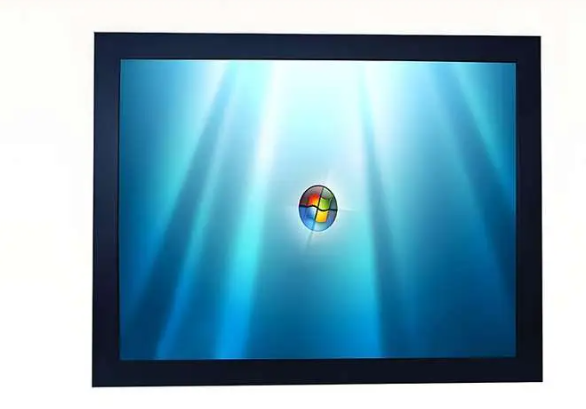

7寸工业触摸显示器

一、为什么是7寸?

在受限安装空间与成本敏感并存的现场，7寸恰好卡在“看得清、装得下、供得起”的平衡点：屏体紧凑，常见开孔与机柜门板兼容;重量与功耗低，适合移动设备、边缘终端与多点分布的人机界面;同时分辨率从800×480、1024×600到1280×800可选，能够覆盖大部分状态页、曲线页和参数页的显示需求。对于升级改造项目，7寸还便于在原有仪表位或指示灯/按钮群位置实现“就地数智化”。

二、人机工程与可读性：别被尺寸迷惑

7寸并不等于可读性一致。可读性取决于像素密度、视距与界面设计。以1280×800为例，像素密度约215 ppi，适合40–60 cm视距下显示细线和小标注;1024×600约170 ppi，更适合较粗的图标与更大的字号。界面设计要点：常用文字字号≥14–16 px，报警级别用形状+颜色双编码;交互热点尺寸≥9 mm，手套场景≥12 mm;横屏布局适合工艺流程，竖屏布局适合列表与日志。

三、触控技术抉择：电容、电阻还是其他?

投射式电容(PCAP)手感灵敏、支持多点，玻璃盖板耐磨，适合大多数工业场景;需关注手套厚度与含水环境的误触抑制。五线电阻在强干扰、油污、盐雾、强水滴工况依然可靠，支持任意触笔，但透光与手感略逊。红外/光栅在超厚玻璃或需要无贴合的场合可选。工程上还应关注：控制器的抗噪能力(邻近变频器与伺服线缆时尤为关键)、湿手/水滴算法、水汽凝露时的抑制策略，以及是否支持手套灵敏度曲线调节。

四、显示品质：亮度、对比与视角的平衡

室内机柜：350–500 cd/m²足够;强背光车间或半户外：建议≥800 cd/m²并配合低反射处理;户外直射阳光：1000–1500 cd/m²或采用更高效的光学贴合与防反射膜。选择IPS可获得更大的可视角与更稳定的色彩。背光寿命与调光方式同样重要：直流调光可降低低亮度频闪;若使用PWM，频率需避开摄像机快门与视觉敏感区间。对比度与表面雾度共同决定“通透感”与可读性，玻璃表面AG/AR/AF的组合可在防眩、抗指纹与清晰度之间取得平衡。

五、结构与防护：正面IP≠整机IP

许多7寸触摸显示器宣称“前面板IP65”，意味着嵌入安装后正面抗水尘，但背部与接口仍需机柜防护。若整机暴露在雨雾、油雾或清洗环境，需选择全密封方案、金属壳体与防水连接器(如M12)，并确认排气阀与防凝露设计。装配上关注：面板安装的压紧力与扭矩、密封胶条的压缩率、涂层的耐化学品性能以及玻璃盖板厚度与IK防护等级的匹配。

六、光学贴合与表面处理：不只是“更清晰”

光学贴合(OCA/LOCA)能显著降低内反射，提高对比度并减少阳光下的“乳白雾”。同时它提升了抗震性，降低了触控视差。但贴合后的返修复杂、成本更高;若设备长期在高温高湿环境，需要验证黄变与起泡的可靠性。AG(防眩)可缓解刺眼反射，AR(增透)提升通透感，AF(防指纹)提升清洁体验;不同工艺的耐磨性与寿命差异明显，务必结合清洗频率与化学品选型。

七、电气与接口：从电源到触控链路的完整性

电源侧：宽压输入(如9–36 V)兼顾车载与工厂供电，需具备过压、反接与浪涌防护;接地端子与外壳接地提供ESD泄放路径。显示输入可能包含HDMI/DP/VGA;嵌入式版本还会提供LVDS/eDP。触控一般为USB HID，也有RS‑232控制器的兼容型号。工业通信可扩展RS‑232/485、CAN、DI/DO或以太网，便于把触摸显示器作为轻量HMI挂在PLC/边缘网关上。若走长线，使用屏蔽线缆与就近地参考，必要时加共模磁环与浪涌吸收器。

八、环境与可靠性：温度、振动、EMC三条线并行

标准机型常见工作温度‑20～60 °C，扩展型可到‑30～70 °C。若频繁热循环，要防冷凝：加热片、透气阀或机柜内循环风道都能减缓。振动/冲击能力取决于结构件与支撑方式，移动设备建议选配加固支架或面板安装。EMC方面，要关注辐射发射与抗扰度，邻近变频器、继电器组与大功率电机时尤需预留空间与屏蔽。ESD接触放电容易从玻璃边缘耦合，边框导电胶与良好的等电位连接能显著提升稳定性。

九、系统与软件：即插即用不等于“装上就好”

USB触控一般免驱，但在Linux/Android/Windows上仍需校正区域、坐标旋转与多屏映射。若显示器内置控制器或是面板电脑，建议启用：上电自启、看门狗、断电保护与按键锁定;HMI软件应支持分辨率自适配与高DPI缩放，避免界面在不同面板上出现按钮过小或字体断裂。对于电容触控，适当调节阈值与去抖时间，能在湿手、油污与电磁噪声之间取得更稳定的点击判据。

十、选型清单(面向实际问题的提问法)

1)安装位置是否封闭?前面板IP够不够，是否需要整机IP与防水连接器?

2)环境亮度与可视角如何?是否需要≥800 cd/m²、光学贴合与AR/AG?

3)触控在手套/水雾/油污下的表现是否经过现场验证?

4)供电端子与接地方案能否适配现有机柜?是否有浪涌与反接风险?

5)接口与线缆路径是否避开高噪声源?是否留有电磁隔离距离?

6)分辨率与人机布局是否匹配现场视距?字号、热点尺寸是否经过实测?

7)认证与标准是否满足行业要求(例如工厂、车载、医疗的差异)?

8)生命周期与备件策略如何，面板与触控控制器是否有二供方案?

十一、安装与布线：细节决定稳定性

开孔边缘打磨去毛刺，避免压伤密封条;面板安装时，逐步对角均匀锁紧。布线走低噪声侧，屏蔽层一端或两端接地需按系统接地策略统一，避免地回路。高亮机型注意散热通道，机柜内保持气流;若必须封闭安装，评估背光降额与环境温升。触控USB线尽量短且远离电源与电机线;穿柜时加金属线槽或金属软管。室外箱体加防凝露装置与排水孔，防止冬夏温差造成的水汽积聚。

十二、维护与保养：把可用性落到日常

定期清洁玻璃表面，避免使用会破坏涂层的强溶剂;为频繁擦拭的场合准备可替换保护膜。检查线缆应力与接插件松动，长时间振动后做复检。背光衰减是自然规律，关键页面需预留高对比与大字号冗余。若采用光学贴合，储备同批次备机更稳妥;若是空气层结构，维修更易但抗震略弱。固件与HMI工程文件做好版本管理与回退预案，避免现场迭代造成停机。

十三、行业应用三则：把指标放到场景里

充电桩/户外柜：白天直射与夜间眩光并存，高亮+AR/AG、全密封、加热/透气防凝露是关键;触控需良好的水滴抑制，界面按钮加大且提供物理急停。

产线工位：与PLC、扫码枪、指示灯协同，强调低延迟触控与抗干扰;分辨率以1024×600或1280×800为宜，保持工艺流程页的“一屏完结”。

AGV/车载：电源波动与振动更严苛，要求宽压、抗浪涌、加固安装与高可靠连接器;强环境光下建议≥800 cd/m²，并结合直流调光以适配夜间。

十四、常见故障与排查思路

触控漂移/误触：先断开触控线观察干扰来源;核查接地、屏蔽与电源噪声;在潮湿/凝露时降低灵敏度并启用水滴抑制。

黑屏或闪屏：检查信号线锁紧与视频源分辨率匹配;高亮机型关注温度降额保护。

花屏/抖动：多发于长线与高噪声邻近，增加共模磁环、地参考与线缆隔离距离。

色偏/发白：玻璃与偏振片角度不当或强反射导致，验证表面处理与贴合质量。

静电击穿：玻璃周缘放电痕迹明显，改进边框导电路径与柜体等电位连接。

十五、独立显示器 vs. 一体化面板电脑：选哪种更省心?

独立触摸显示器配合外置工控机，优势是灵活、易于升级与维修，布线稍复杂;一体化面板电脑省空间、布线简洁、部署快，但热设计与生命周期要一次性选好。若项目有多点人机界面与统一算力中心，前者合适;若以就地操作为主且空间紧张，后者更高效。

十六、供货与生命周期：买到的不只是“参数”

工业项目生命周期往往5–10年，显示面板与触控控制器的停产管理至关重要。优先选择：锁BOM、提供EOL预告与替代验证、面板与控制器双供的产品线。备件策略建议“1台/10台在役设备”的比例起步，关键场合提高到1/5。与供应商约定固件与触控参数的长期可追溯，避免批次差异带来现场不一致。

十七、趋势展望：亮度、贴合与连接方式的演进

更高亮度与更低反射成为户外与明亮车间的常态需求;光学贴合将进一步普及，配合更耐久的表面涂层。接口上，eDP在嵌入式方案中占比提升，USB‑C(视频+触控+供电)在部分设备上开始落地;看门狗、自启、远程维护与本地日志采集成为“标配能力”。

围绕“环境—人机—结构—电气—可靠性—维护”六条主线逐一敲定，7寸工业触摸显示器就能从参数清单变成可靠方案。最后再过一遍：安装环境与IP是否匹配?亮度与反射是否按现场验证?触控在手套与湿手下是否稳定?电源与接地是否规范?界面字号与热点尺寸是否在真实视距下清晰易点?供货周期与备件是否到位?把这些问题落实到样机验证与现场试运行，才能把小尺寸设备用出大可靠性、把触控体验做得既顺手又耐用。
