一、为什么是7寸?小屏里藏着刚刚好的平衡

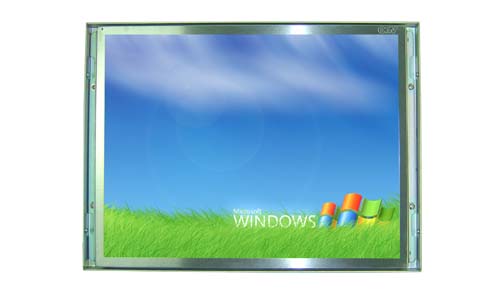

在空间紧凑、成本敏感却又追求稳定易用的工业设备中，7寸工业触摸显示器常被工程师优先考虑。有人会问：尺寸更大信息更全，为什么还要选7寸?答案在于它把可视面积、整机体积、功耗、成本、可靠性五个变量调到了一个难得的平衡点：既能清晰呈现工艺参数与流程按钮，又不会侵占机柜空间或带来过高的热负荷与物料成本。它也是HMI标准化面板里“通吃型”的黄金尺寸，在机床、包装、医疗、能源、AGV/AMR、楼宇与自助设备中随处可见。

二、核心显示指标：看得清，读得稳

分辨率与比例

7寸常见800×480(WVGA)、1024×600(WSVGA)，也有**1280×720(HD)**的高配版本。若以参数页、列表与报警为主，800×480足矣;若有趋势曲线、拓扑图或复杂控件，建议上1024×600或更高，以减少分页与缩放带来的误触风险。

亮度与对比度

室内工位350–500 cd/m²即可;强光或半户外建议700–1000 cd/m²并配低反射/增透处理。对比度一般在800:1–1200:1，满足大多数HMI界面。

可视角与面板类型

IPS/广视角面板能在多视角操作时保持色彩与对比不失真，减少误读。

背光寿命

LED背光常标称30,000–50,000小时，搭配智能调光可进一步延长寿命并降低能耗。

三、触控方案如何选：能点，更要好用

电容触控(PCAP)

支持多点、手势，玻璃盖板手感好，耐磨、外观佳。适合洁净车间、商显型工业终端与需要频繁缩放拖拽的界面。

要点：掌压抑制、湿手识别、手套模式;抗水抗油时需做算法与阈值标定。

电阻触控(4/5线)

支持手套、手写笔与油污环境，抗误触强，成本稳。适合机加工、化工、维保等“戴手套+油雾”场景。

盖板与表面工艺

2–3mm钢化玻璃，可选AG(防眩)、AR(增透)、AF(防指纹)。电阻屏可搭配PET硬化膜增强耐刮。

固件与抗干扰

触控控制器要具备动态门限、自适应噪声抑制、ESD防护，并支持现场升级，方便产品迭代。

四、接口与兼容：接上你的主控就能跑

板级接口：RGB、LVDS、MIPI-DSI、eDP最常见。

整机接口：HDMI/DP/VGA + USB触控的“通用组合”维护方便。

电源与功耗：常见5–12V供电，背光支持PWM/线性调光;在电池或AGV场景需关注待机功耗与低温启动能力。

协议与驱动：USB HID触控“即插即用”;SPI/I²C触控需注意设备树/驱动适配与中断脚布局。

五、结构与防护：从实验室走进产线的铠甲

光学贴合(OCA/LOCA)

显示屏与盖板全贴合能显著降低反射，提高阳光下可读性;同时提升抗震与防尘。

密封与防护等级

面板侧做到IP65可抵御粉尘与水雾;户外箱体需考虑呼吸阀、防凝露与盐雾。

安装方式

嵌入式压条、面板卡扣、VESA孔位为主流;7寸空间小，面板嵌入+后部螺柱利于快速装配与维保。

抗振结构

加强支撑、胶垫缓冲、排线走应力缓解路径，避免运输与长期振动造成“虚接+花屏”。

六、EMC与可靠性：别让“看不见的干扰”捣乱

ESD/浪涌

接口侧布置TVS、共模扼流，触控排线与背光驱动分层布线，避免串扰。

接地与屏蔽

金属前框或屏蔽网360°接地，触控控制器、背光、主板地单点汇流，降低环路电流。

线缆与阻抗

LVDS/MIPI差分对等长、阻抗连续，转接板与线束避免锐角与跨缝回流。

温度与湿热

工业级常见**-20~70℃工作温度;在冷库/沿海环境需关注低温脆化、潮气渗入**与AF/AG层耐久。

七、常见应用场景：一块屏，串起多条赛道

机床与产线HMI：参数设定、报警查看、配方切换;强调手套可用、抗油污、抗震。

物流与移动机器人：AGV/AMR控制与状态面板;需低功耗、宽温与抗振。

能源与环保：变桨/逆变器侧屏、泵站与加药系统;看重高亮与防潮。

医疗与实验室仪器：POCT、离心机、小型监护副屏;要求易清洁、低反射、稳定触控。

楼宇与自助终端：门禁、梯控、小型自助机;强调外观一致性与长期供货。

八、选型三步走：对频需求、不走回头路

第一步：明确场景与指标

室内/户外?是否强光直射?是否必须戴手套/湿手操作?接口与主控平台是什么?安规/医规/车规是否涉及?

第二步：锁定面板+触控组合

在亮度、分辨率、视角与触控形态之间做场景平衡，必要时选择全贴合+AG/AR。

第三步：打样验证

从可读性、触控稳定性、EMC预扫、老化与温升四方面做AB对比，再定BOM。

九、工程落地细节：把“一时好”变“长期好”

背光调光

选择高频PWM并避开摄像头与扫描器采样频率;夜间模式可做混合调光，低亮无频闪。

UI规范

按钮物理尺寸≥9–12mm，主操作区留出拇指缓冲;前景与背景对比≥4.5:1，异常状态颜色统一。

散热与结构

背光热量通过铝支架→前框导出;玻璃边缘留应力倒角，防运输与低温冲击开裂。

维护与可替换

统一孔位、线序与接口，预留备选面板/触控控制器，应对供应波动;触控固件支持现场升级。

十、问题清单与排查思路：少走弯路的“备忘录”

强光下看不清：亮度不足+反射高 → 提升背光、做全贴合与AR/AG;UI配高对比主题。

误触/漂移：ESD耦合或电源噪声 → 增TVS/磁珠、优化地、调触控阈值并屏蔽排线。

闪屏/雪花：差分阻抗不连续或线缆过长 → 重做线束与等长，检查端接与连接器接触。

边缘不灵敏：盖板有效区与显示视域错配、固件边缘权重低 → 重新标定与固件修订。

低温启动慢：背光驱动阈值与液晶响应;选择宽温背光电源与液晶配方并做预热策略。

十一、成本与价值：把钱花在刀刃上

影响成本的因素包括面板世代、分辨率与亮度、全贴合与表面工艺、触控控制器、结构与认证。室内工位可在亮度与表面工艺上适当让步;强光、油污与振动环境建议上高亮+全贴合+广视角+强化结构，总体拥有成本更优，返修率更低。

十二、趋势展望：更亮、更稳、更智能

高亮与户外可读：1000 cd/m²级别配低反膜逐步普及。

更强抗污与易清洁：AF纳米涂层、抗菌盖板在医疗与食品设备中成为标配。

更低功耗：背光效率提升、待机更低，移动/电池场景续航更稳。

智能触控算法：对水滴、厚手套、掌压的误触判定更准确，支持在线学习与参数云同步。

接口标准化：eDP/MIPI在中小尺寸扩展，替换更顺滑，供应弹性更强。

十三、结语：把“刚刚好”的屏，放在“刚刚好”的位置

7寸工业触摸显示器的价值，不在堆砌夸张参数，而在长期可靠地承载任务：清晰呈现、快速响应、耐受环境、稳定供货。只要场景定义清楚、选型路径正确、工程细节到位，它就能在有限空间内，把设备的可用性与美观度同时拉满。对多数HMI与嵌入式控制终端而言，7寸，确实是那个小而有力的黄金选择。
