在做设备配套选型时，为什么很多工程师会特别提到“10.4英寸工控显示器”这个规格?看起来不大不小的尺寸，真的有那么合适吗?和普通电脑显示器相比，这类工控显示器到底差异在哪里，又适合用在什么场景?

一、什么是10.4英寸工控显示器?

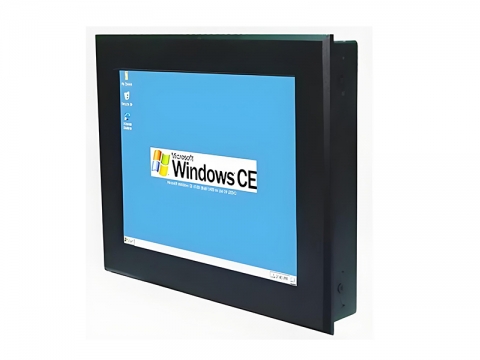

10.4英寸工控显示器，指的是可视区域对角线为10.4英寸，并针对工业场合专门设计的显示终端。它与常规商用显示器最大的不同在于：

更强调可靠性和稳定性，适合长时间连续运行;

更强调环境适应能力，可以在粉尘、振动、温差较大的工况中工作;

结构上偏向嵌入式或机柜安装，方便集成到设备或控制台中。

通常这类显示器会配合工控机、嵌入式主板、PLC 或专用控制板使用，用来显示人机界面、运行状态、报警信息等，是工业自动化、设备智能化中非常核心的一个可视化窗口。

二、为什么是10.4英寸?尺寸背后的考虑

很多项目会在7英寸、10.1英寸、10.4英寸、12.1英寸等尺寸之间做选择，其中10.4英寸工控显示器之所以被广泛采用，主要有以下几个方面的原因：

尺寸紧凑，适合窄空间设备

10.4英寸属于相对小尺寸显示器，在控制柜门板、设备面板空间有限时非常好用。既能提供足够的界面显示区域，又不会占满整块面板，给按钮、急停开关、指示灯等机构留出空间。

分辨率与界面布局较为友好

常见10.4英寸工控显示器的分辨率多为 800×600 或 1024×768 等，搭配常规组态软件、上位机界面，可以比较舒适地布置按钮、曲线、数据表格，不会显得太拥挤。

兼容传统项目和存量设备

很多早期的设备、机柜、人机界面标准尺寸就是围绕10.4英寸或相近规格设计的，在做系统升级或替换老旧显示单元时，选用10.4英寸工控显示器可以减少开孔改造工作。

成本与性能的平衡

相比更大尺寸显示器，10.4英寸在面板、背光电源等成本上更可控，对预算敏感、批量采购的项目比较友好。

综上，对于空间有限、界面信息量中等、追求成本可控的设备来说，10.4英寸工控显示器是一个非常常见、也很实用的尺寸选项。

三、10.4英寸工控显示器的结构与关键参数

1. 液晶面板与显示效果

面板类型：

常见有 TN、VA、IPS 等不同技术路线。工业场合会优先考虑可视角度、响应速度和寿命，在多角度观察需求较高时，IPS 类型的10.4英寸工控显示器会更占优势。

亮度与对比度：

工业现场光线复杂，一般会选用亮度较高的面板，方便在强光下仍能看清界面。同时需要适当的对比度，让曲线、报警颜色区分更明显。

2. 触摸方式：是否需要带触控

很多10.4英寸工控显示器会做成带触摸的形式，典型触摸技术包括：

电阻式触摸：

支持戴手套、触笔操作，对环境适应性好，适合有油污、粉尘的现场，是传统工业场合常见选择。

电容式触摸：

操作体验类似手机、平板，支持多点触控，界面交互效果更好，但对手套、水汽敏感，需要结合实际工况评估。

在选择10.4英寸工控显示器时，如果操作以点按、切换页面为主，电阻屏的可靠性和适用性很突出;如果更在意操作流畅度和手感，可以考虑电容屏型号。

3. 工业级接口设计

10.4英寸工控显示器为了适配各种工业设备，会提供多种接口形式，比如：

视频接口：VGA、DVI、HDMI、DP 等，方便连接工控机、工业平板、嵌入式主板。

触摸接口：常见 USB 或 RS-232 串口，选型时需要确认与上位设备的兼容性。

电源接口：多数采用 DC12V 或 DC9–36V 宽压输入，适应工业电源系统。

接口设计不仅关系到能否顺利接线，更关系到后期维护是否方便，因此在10.4英寸工控显示器选型阶段就应同步确认好接口类型和线缆方式。

4. 防护等级与机械结构

为了应对设备振动、粉尘、水汽等问题，10.4英寸工控显示器通常在以下方面做加强：

前面板防护：

很多型号能做到前面板 IP65，适合有飞溅水、清洁冲洗的环境。

金属结构件：

采用金属机壳和加固支撑结构，提高抗震和抗冲击能力。

加厚玻璃或面板：

在容易接触的区域增加钢化玻璃或加强盖板，防止误碰划伤。

5. 宽温与电磁兼容

工作温度范围：

一般工业型10.4英寸工控显示器能适应从低温到高温的工况，比如 -10℃～60℃ 或更宽，具体要看产品规格。

电磁兼容设计：

工业现场有大量电机、变频器、高功率开关设备，工控显示器需要具备良好的抗干扰能力，以减少花屏、黑屏等异常。

四、10.4英寸工控显示器的典型应用场景

1. 机床与专用设备人机界面

中小型数控机床、雕刻机、点焊机等设备常用10.4英寸工控显示器作为操作界面;

在有限的面板空间中显示加工参数、程序号、运行状态和报警信息，方便工人就地操作。

2. 生产线控制与检验工位

用于产线上的小型控制台，显示工艺参数、工位状态、检测结果;

与条码扫描器、按钮、指示灯等搭配，构成紧凑的人机交互站点。

3. 电力与环境监测终端

在配电柜、环境监测柜体中嵌入10.4英寸工控显示器，展示数据曲线、报警记录、状态总览;

适合机房、站房等空间有限又需要直观显示的场景。

4. 交通与车辆设备

某些车辆监控终端、车载控制台会采用10.4英寸工控显示器，兼顾可视面积与设备尺寸;

在轨道交通、特种车辆上，需要同时考虑抗震、防护和宽温特性。

5. 自助终端与嵌入式一体机

一些工业自助终端、测试设备、专用检测仪器，会把10.4英寸工控显示器嵌入面板中;

提供简洁的交互界面，同时保持整机体积不至于过大。

五、选购10.4英寸工控显示器时需要关注什么?

在实际工程项目中，选择一款合适的10.4英寸工控显示器，通常要综合考虑以下几点。

1. 安装方式与空间匹配

嵌入式安装：

常见于控制柜门板、机壳面板，需要根据厂家提供的开孔尺寸图进行设计;

要留意面板厚度、卡扣方式、螺丝位置。

壁挂或支架安装：

利用 VESA 孔固定在支架上，更灵活，但要提前预留支架位置和线缆走向。

在空间非常紧张的设备中，10.4英寸工控显示器的整机厚度和边框宽度也值得重点关注。

2. 分辨率与显示需求

如果画面主要显示简单数据、状态灯、少量按钮，800×600 分辨率往往已经足够;

若要显示较复杂的画面、趋势曲线、图像等，可以优先选择分辨率更高的10.4英寸工控显示器，提升界面清晰度。

同时，要确认组态或上位机软件的分辨率适配情况，避免出现缩放不自然的问题。

3. 触摸方式与操作习惯

戴厚手套、现场有油污时，电阻式触摸更易兼容;

环境较干净、希望获得更多手势操作时，可以考虑电容式触摸。

还要结合使用频率评估触摸寿命以及面板耐磨性，以免高频点击导致过早失效。

4. 接口兼容性与布线方式

事先确认工控机或主板的视频输出接口类型;

确认10.4英寸工控显示器的触摸接口与系统对应，例如 USB 触摸或串口触摸;

规划好电源线、信号线的走线方式，避免与强电线缆平行布置太长距离，降低干扰风险。

5. 工作环境与防护要求

对以下几个问题给出明确答案，有助于锁定配置：

机柜内温度是否偏高或偏低?

是否存在粉尘、油雾、水汽或清洗水枪?

是否靠近大功率电机、变频器等干扰源?

设备是固定安装还是会产生明显振动?

根据这些条件决定是否需要前面板 IP65、防眩光玻璃、宽温设计、加强抗震等特性。

6. 寿命、供货与售后

虽然10.4英寸工控显示器本身不是系统中最昂贵的部件，但一旦故障，可能导致整机停产，所以还要考虑：

面板及关键器件的预期寿命;

是否具备持续供货能力，对大批量项目尤为重要;

厂家的技术支持、固件升级与售后服务情况。

六、10.4英寸工控显示器的使用与维护建议

合理的开关机顺序

如果显示器与工控机分开供电，建议先开显示器、后开工控机，关机顺序相反，减少异常信号冲击。

保持良好散热

控制柜内部应留有足够空间和通风条件，必要时增加风扇或换气装置，避免长时间高温“焖烤”。

定期清洁面板

使用柔软的无纤维布轻拭，必要时配合适合的清洁液;

避免使用含有强溶剂的化学品，更不要用硬物刮擦屏幕和触摸面板。

线缆与接口检查

定期检查视频线、触摸线、电源线是否松动或受挤压;

对于经常开关门的柜体，线缆要做好支撑与防折弯处理。

备机与参数记录

对于重要产线，可以准备一台同规格的10.4英寸工控显示器作为备机;

记录好分辨率、开孔尺寸、电源、接口等关键参数，方便快速替换。
